101 Circuits

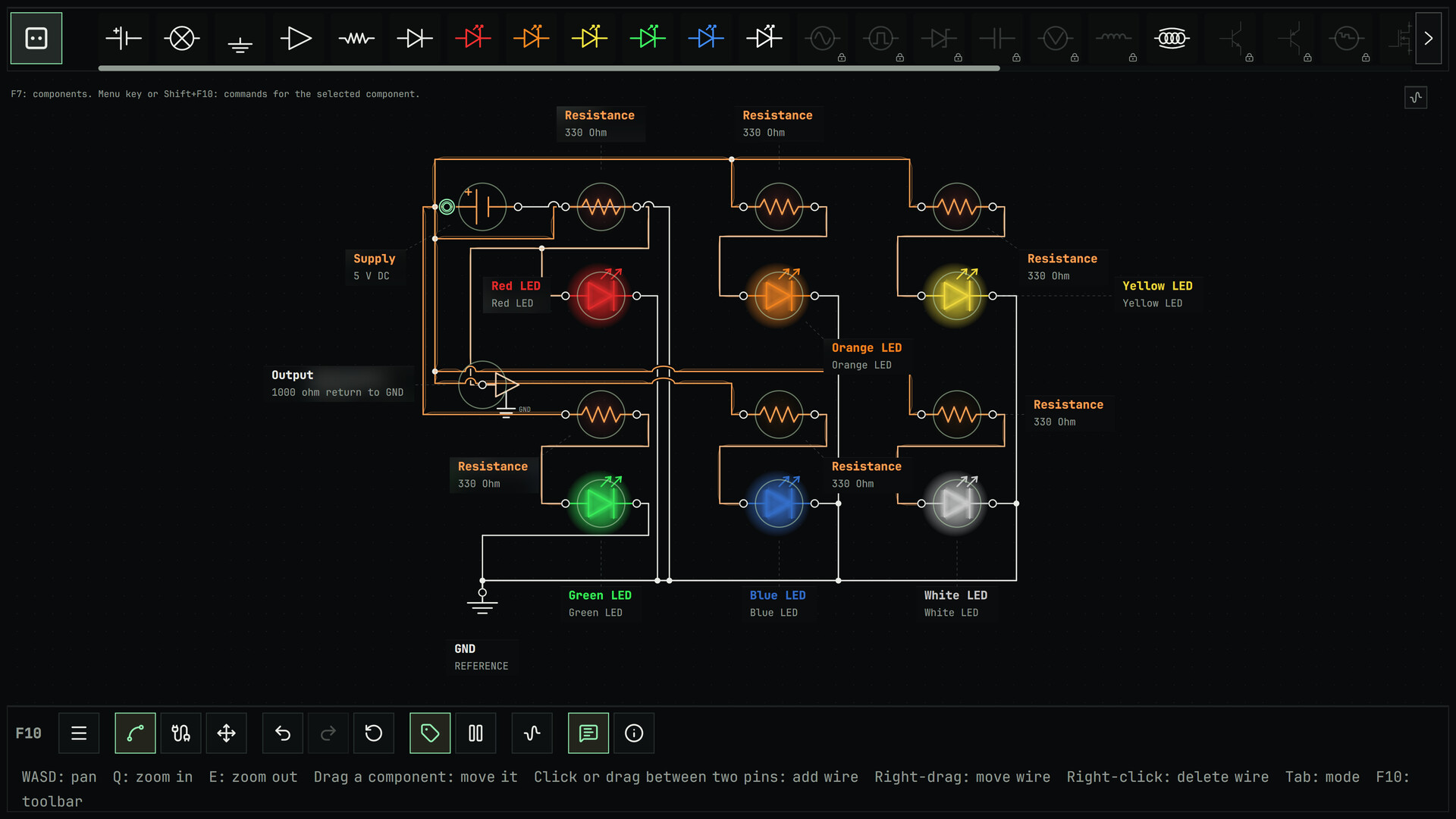

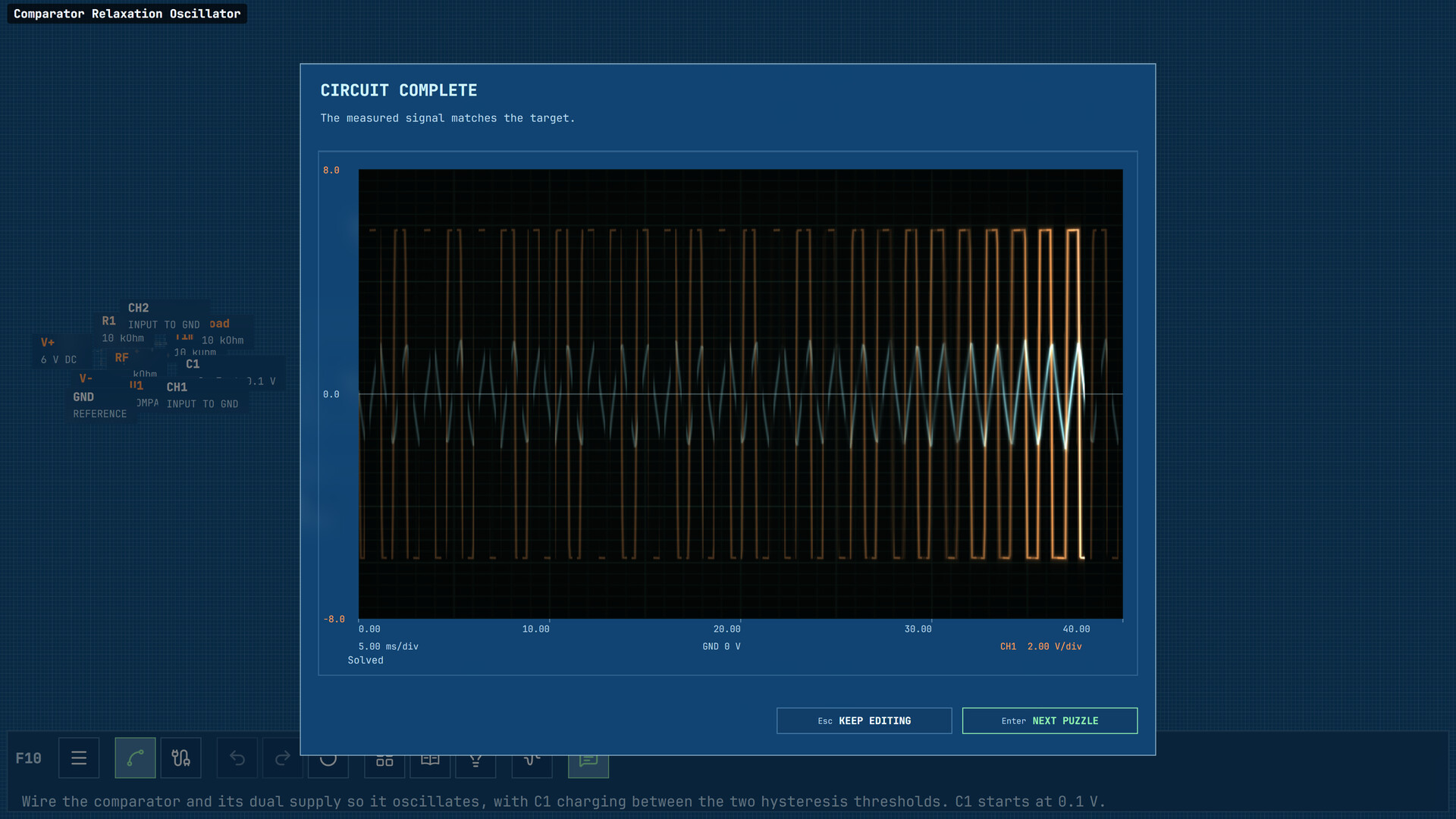

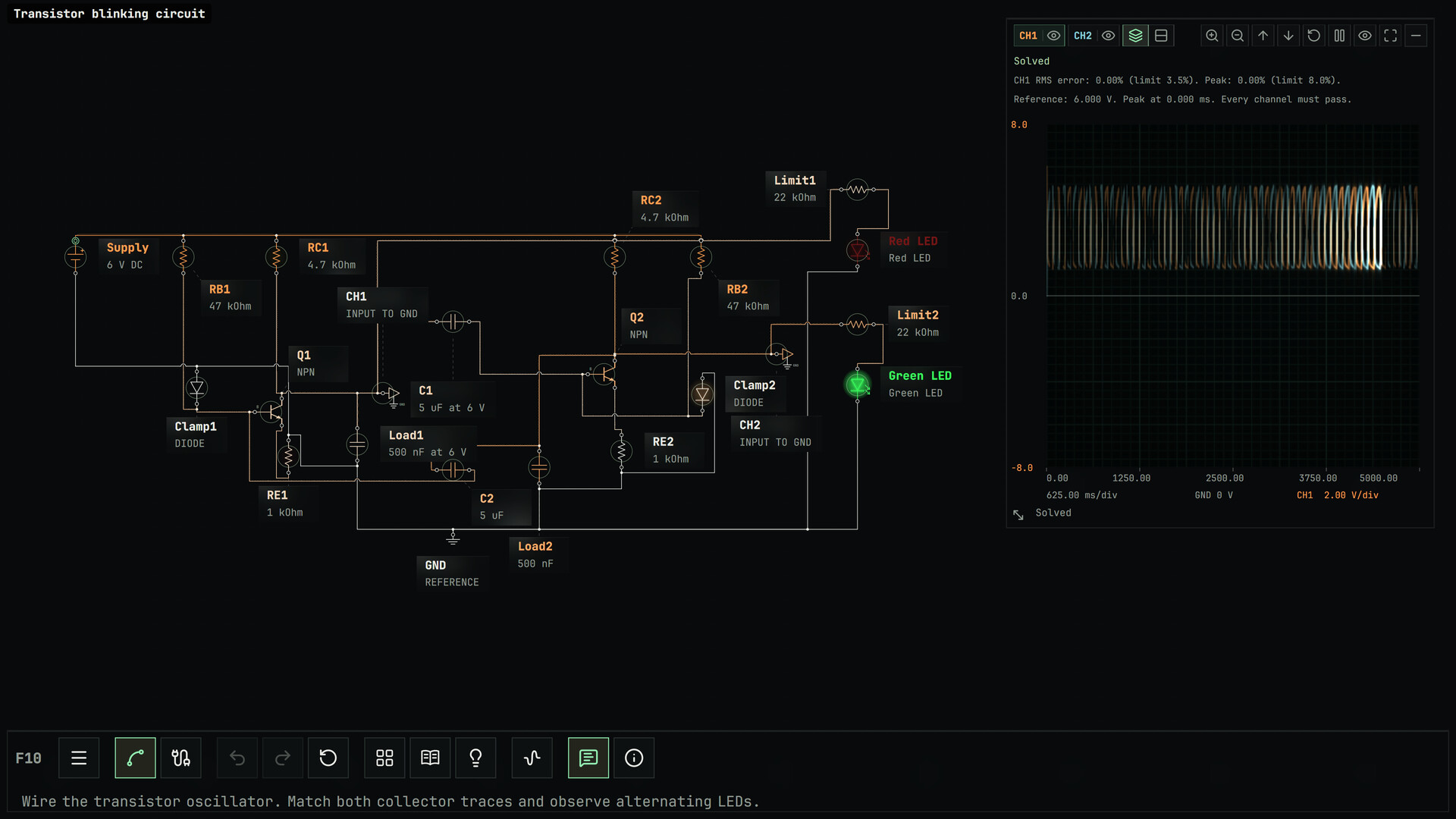

101 Circuits представляет собой головоломку об электронике, в которой из набора компонентов нужно собрать работающую цепь. Прокладывайте провода между клеммами и наблюдайте результат на осциллографе. Головоломка решена, когда каждый выход совпадает со своим целевым сигналом. Засчитывается любая правильная цепь, которая выдаёт требуемые сигналы.101 головоломка с электрическими цепямиНачните с простых соединений и светодиодов, а затем переходите к конденсаторам, фильтрам, транзисторам, усилителям и генераторам. Отрабатывайте каждую новую идею на нескольких цепях, прежде чем браться за следующую задачу. Сглаживайте импульсы, формируйте сигналы нужной формы и создавайте повторяющиеся сигналы.Учитесь, собираяВстроенная библиотека «Обучение» объясняет условные обозначения, соединения и поведение компонентов с помощью схем, формул и практических примеров. Руководства к головоломкам помогают понять идеи, лежащие в основе каждой задачи. Справку по компоненту или его практическую цепь можно открыть прямо из головоломки. Всё собирается наглядно мышью и клавиатурой, без программирования.Экспериментируйте в ПесочницеСоздавайте и сохраняйте собственные цепи из открытых компонентов. Меняйте напряжение питания, сопротивление, ёмкость и параметры сигналов, наблюдая за результатом. Закрепляйте часто используемые значения на нижней панели управления и настраивайте их ручками или точным вводом чисел. Добавляйте цветные светодиоды и смотрите, как они загораются, когда течёт ток.Изучайте сигналыВыберите тему «Чертежи» или тёмную тему, увеличивайте лучи осциллографа и изучайте измерения напряжения и тока. Команды «Отменить» и «Повторить» позволяют легко попробовать другое соединение, а сохранённый прогресс головоломок даёт возможность вернуться к цепи позже.
